จอแสดงน้ำหนักเครื่องชั่ง (WEIGHT INDICATOR)

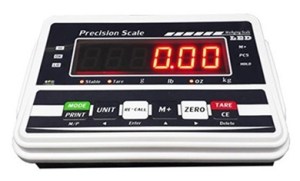

LS-SDE1     LS-SDE2

Weighing Indicator LS-SDE

– หักค่าภาชนะได้
– สะสมน้ำหนัก
– เปลี่ยนหน่วยการชั่งได้ g/ib/oz/kg
– ฟังก์ชั่นนับชิ้น
– มีฟังก์ชั่นแจ้งเตือนสถานะ HI-LO-OK
– แบตเตอรี่ 6 V





B6SE1          B6SE2

Weighing Indicator LILA-B6SE

– หน้าจอ LED 7-Segment 6 หลัก ขนาด กว้าง 1 ซม. สูง 2 ซม.
– มีฟังก์ชั่น ชั่งสัตว์
– มีฟังก์ชั่นนับชิ้น
– หักค่าภาชนะได้





B27E1        B27E2

Weighing Indicator LILA-B27

– ตัวเลขขนาด กว้าง 1.5 ซม./สูง 4.5 ซม.
– หักค่าภาชนะได้
– ส่งสัญญาณออกพอร์ต RS232
– มีโหมด พักหน้าจอ เมื่อไม่มีการชั่ง เพื่อประหยัดพลังงานจากแบตเตอรี่
– ใช้ไฟได้ 2 ระบบ
– ใช้ไฟบ้านปกติ
– มีแบตเตอรี่ในตัว





XK3113 LED1     XK3113 LED2              LED

XK3113 LCD1       XK3113 LCD2     LCD

Weighing Indicator XK3113 “กันน้ำ,กันฝุ่น”

– ตัวเครื่องเป็นสแตนเลต แข็งแรง ทนทาน การใช้งานไม่ยุ่งยาก
– หักค่าภาชนะได้

– เปลี่ยนหน่วยการชั่งได้

– ตัวเลขแสดงน้ำหนัก 6 หลักมีขนาดใหญ่ มองเห็นได้ชัดเจน
   LED 7 SEGMENT สีเขียว กว้าง 1.5 ซม. สูง 4.8 ซม.
   LCD สีดำ Backlight สีขาว กว้าง 1.5 ซม. สูง 4.8 ซม.





CW22-1                  CW22-2



Weighing Indicator CWB22

ฟังก์ชั่นชั่งน้ำหนักทั่วไป

ฟังก์ชั่นนับจำนวน

ฟังก์ชั่น HI-LO-OK

หักภาชนะได้

จอแสดงผล : ตัวเลขสูง 40 มม. 6 หลัก สีดำ LCD Backlight สีขาว

สัญญาณส่งออก : RS-232 1 port

Display/Internal Resolution: 30,000/60,000 (EC-Type Approval  1/4200 III)

Sensitivity 0.12uV/d minimum

Analog Input 0.6mV/V- 3mV/V

Load cell: Up to 4 x 350 ohm

Operrating Temperature: -10’C to 40’C

แหล่งจ่ายไฟ :   100-240VAC 50-60Hz – BATTERY 6V/4Ah

ขนาดตัวเครื่อง : 24 x 10.5 x 18 ซม.





Untitled-2



WEIGHT INDICATOR MI-01

คุณสมบัติ รุ่นมาตรฐาน รุ่น HI-LO-OK
ความละเอียดภายใน 1/1,000,000
อ่านละเอียดสูงสุด 1/100,000
จุดทศนิยม 0, 1, 2, 3, 4
อ่านละเอียด 1, 2, 5, 10
สัญญาณโหลดเซลล์ แบบอนาล๊อก 0 – 20 mV
หน้าจอแสดงน้ำหนัก LED 7 – Segment ขนาด 1 นิ้ว จำนวน 6 หลัก
ปรับความสว่างหน้าจอ 4 ระดับ
ตั้งเวลาพักหน้าจอ 0 – 30 นาที
พอร์ต HI-LO-OK มี
พอร์ต RS-232 1 ช่อง 2 ช่อง
อัตราบอร์ดเรต RS-232 1200, 2400, 4800, 9600, 19200, 38400
ฟังก์ชั่นชั่งสัตว์ มี
ฟังก์ชั่นนับชิ้น มี
ฟังก์ชั่นล๊อกค่าน้ำหนักสูงสุด มี
แบตเตอรี่ Lithium Polymer 3.7V 4000mA
ระบบไฟเลี้ยง อะแดปเตอร์ DC 5V/1.5A
วัสดุเครื่อง พลาสติก ABS
ขนาด กว้าง x ยาว x สูง / ความสูงขาตั้ง 55 x 188 x 133 / 125 มม.



PMS-2

WEIGHT INDICATOR PM5S

คุณสมบัติเฉพาะของเครื่องชั่ง

พิกัดการชั่ง                                : 80,000 กิโลกรัม

จอแสดงผล                                : จอ VFD ขนาด 10 x 3 cm.

ขนาดตัวเลขแสดงผล                      : สูง 1.3 cm. จำนวน 7 หลัก

ย่านการวัดสัญญาณโหลดเซลล์            : 0 ถึง 20 mV

ความละเอียดของ A to D             : 1/1,000,000

ค่าอ่านละเอียดสูงสุด                       : 1/100,000

จำนวนทศนิยม                             : 0 ถึง 4 ตำแหน่ง

ค่าอ่านละเอียด                              : 1, 2, 5, 10

สัญญาณข้อมูลส่งออก                       : RS-232 จำนวน 2 ช่องสัญญาณ

ลักษณะสัญญาณ                             : 7, Even, 1

ความเร็วในการส่งสัญญาณ                   : 1200, 2400, 4800, 9600

พลังงานที่ต้องการ                            : 220VAC 50 Hz

วัสดุตัวเครื่อง                                 : สแตนเลส

อุณหภูมิใช้งาน                                : -10 ถึง +40 องศา C



SI-01D-01

WEIGHT INDICATOR FOR DIGITAL LOAD CELL

เครื่องชั่งสำหรับโหลดเซลล์ดิจิตอล
-ติดตั้งงาย ปรับมุมโดยใช้โปรแกรม
-แจ้งเตือนโหลดเซลลตัวที่มีปัญหา

-รองรับโหลดเซลล สูงสุด 8 ตัว

Down Load Catalog  SI-01D



1

CONTROL MODEL PI-NET

เครื่องชั่งควบคุมการชั่งบรรจุถุง, หรือ เครื่องชั่งแบบถังชั่ง Hopper Scale

สามารถควบคุม และ Monitor จากคอมพิวเตอร์ ผ่าน Ethernet network

คุณสมบัติเฉพาะของเครื่องชั่ง

จอแสดงผล                                        : 7-Segment สูง 3 ซม. 6 หลัก

ย่านการวัดสัญญาณโหลดเซลล์           : 0 ถึง 20 mV

ความละเอียดของ A to D                   : 1/1,000,000

ค่าอ่านละเอียดสูงสุด                          : 1/100,000

จำนวนทศนิยม                                  : 0 ถึง 4 ตำแหน่ง

ค่าอ่านละเอียด                                   : 1, 2, 5, 10

พอร์ตช่องสัญญาณ                            : พอร์ตเชื่อมต่อ Load Cell 1 ช่อง

: พอร์ตเชื่อมต่อ Output 1 ช่อง

: พอร์ต Ethernet 1 ช่อง

: พอร์ต RS-232 จำนวน 1 ช่อง

รูปแบบสัญญาณ RS-232                   : 8, None, 1

พลังงานที่ต้องการ                              : 220VAC 50 Hz

วัสดุตัวเครื่อง                                     : เหล็กพ่นสี

ขนาดเครื่อง                                       : กว้าง x ยาว x ลึก

13 cm. x 7 cm. x 14 cm.

ปีกตัวเครื่อง                                       : กว้าง 0.6 cm.

น้ำหนักตัวเครื่อง                                :  1 kg.

จำนวน OUTPUT                              : 4 Output (เพิ่มได้สูงสุดถึง 6)

อุณหภูมิใช้งาน                                 : -10 ถึง +40 องศา C




MODEL-02

จอแสดงน้ำหนักรถบรรทุกรุ่น SI-01A

คุณสมบัติ

-จอแสดงน้ำหนัก LCD 240 X 64 จุด มีแสงสว่าง LED Back light

-แสดงได้ทั้งภาษาไทยและอังกฤษ

-ป้อนข้อมูลการชั่งผ่าน PC Keyboard

-เก็บข้อมูลการชั่งด้วย SD CARD ความจุสูงสุด 8 GB

– ค่าความละเอียดภายใน 1/1,000,000

-ค่าอ่านละเอียดสูงสุด 1/100,000

-แสดงจุดทศนิยม 0,1,2,3,4 ตำแหน่ง

-รับสัญญาณจาก Load cell 0-20mV

-Port RS232 จำนวน 2 ช่อง และ Port เครื่องพิมพ์ 1 ช่อง

-กล่องทำจากสแตนเลส

-ใช้กระแสไฟฟ้า  220 VAC

ข้อมูลการพิมพ์บัตรชั่ง

-สามารถตั้งชื่อ ที่อยู่ เบอร์โทรศัพท์ และเบอร์แฟกซ์ ผ่านหน้าเครื่องโดยตรง (เสียบ Jumper)

-เลือกฟอร์มในการพิมพ์ได้ 3 แบบ

-สามารถบันทึก และพิมพ์ ชื่อลูกค้า รหัสลูกค้า

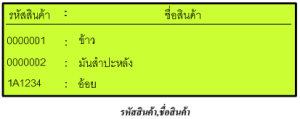

-สามารถบันทึก และพิมพ์ ชื่อสินค้า รหัสสินค้า

SI_005

SI_002

SI_003

SI_004

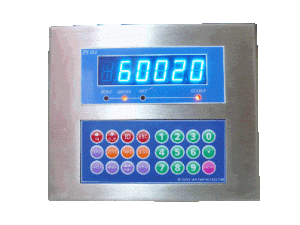

PI_01_1

PI_01_2PI_01_3

Weight Indicator PI-01

จอแสดงน้ำหนักสำหรับเครื่องชั่งรถบรรทุก

  ค่าความละเอียด 1,000,000
  อ่านค่าน้ำหนักได้เสถียรถึง 50,000 ส่วน
  ตัวเครื่องเป็นสแตนเลส
  จอแสดงผลแบบ Vacuum fluorescent (VFD)
  ตัวเลขสูง 20 มม. 6 หลัก
  ค่าความละเอียดสูงสุด 1/100,000
  ค่าความละเอียดภายใน 1/1,000,000
  ค่าอ่านละเอียดที่ตั้งไว้ 1, 2, 5 ,10
  ทศนิยม 0-4 ตำแหน่ง
  ย่านการวัดสัญญาณขาเข้า 0-20 mV
  การแปลงสัญญาณ A/D 24 bit sigma-delta
  แรงดันไฟฟ้าป้อนเข้าโหลดเซลล์ 5 VDC จายไฟได้ 8 x 350
  อุณหภูมิที่เหมาะสมสำหรับการใช้งาน -10 C – 40 C
  Port RS232 2 ช่อง
  แป้นพิมพ์โดมโลหะสแตนเลสชุบทอง

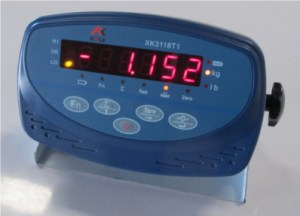

XK3118T1

Weighing indicator XK3118T1

จอแสดงน้ำหนักสำหรับเครื่องชั่ง Bench scale และ Floor scale

Technical Parameter:

Accuracy class:III,n=3000
A/D conversion method: ∑-∆
A/D conversion speed:10times/sec
Input sensitivity:                          1.5uV/e
Load cell excitation:                    DC5V,connect with 1 ~6pcs load cells with 350Ω each
Input signal range:                      -16mV ~+18mV
Load cell connection mode:       6wire(long wire auto compensation)
Division:                                         1/2/5/10/20/50 optional
Display:                                           6 bits LED,6 status indications 3 colors weight indications,measuring units Indications
Power supply:                                AC 100 ~240V,50Hz ~60Hz(special adapter)
Built-in maintenance free 6V/4AH rechargeable battery
Working temperature:                0 ~+40℃,Humidity=85%(RH)
Storage temperature:                  -20 ~+60℃, Humidity=95%(RH)


XK3118T4B

Weighing indicator XK3118T4B

จอแสดงน้ำหนักสำหรับเครื่องชั่ง Bench scale และ Floor scale

Technical Parameter
External resolution:                              50,000
A/C conversion type:                             adopt with △- ∑, 24bit
A/C conversion speed:                          80times/s
Input sensitivity:                                     ≥1.0uV/e
Load cell excitation:                               DC3.3V, Suggest connect 1pc of 1000Ω stain gauge load cell
Max connect:                                           6pcs of 350Ω stain gauge load cell
Signal input range:                               -16mV-+18mV
Load cell connect type:                         standard 4 wire (can reserve 6 wire long distance an to compensation,distances≤30m)
Division :                                                 1/2/5/10/20/50
Display method:                                    6digit 0.8 inch height high contrast LCD
display, multi –figure/digit indicate signal.
power:                                                      2pcs of AA battery, make use of 80 hours
(Save power mode ,connect 1ps1000Ω load sell)
AC100-240V, 50Hz-60Hz(reserved service)
Operation Temp:                                    0~+40℃, humidity≤85%(RH)
Storage Temp:                                        -20~+60℃humidity≤95%(RH)
